یکسو کننده پل؛ آموزش الکترونیک؛ جلسه 4

سلام و عرض ادب خدمت دوستان عزیزم؛ امیدوارم حال دلتون عالی باشد. امروز و در ادامه مباحث مربوط به الکترونیک قصد داریم به بررسی موضوع یکسو کننده تمام موج بپردازیم. پس تا انتها همراه ما باشید.

یکسو کننده تمام موج

یکسو کننده تمام موج یکی از مدارهای پایه‌ای در الکترونیک قدرت است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شود. برخلاف یکسو کننده نیم‌موج که تنها نیم سیکل مثبت یا منفی سیگنال AC را عبور می‌دهد، یکسو کننده تمام موج هر دو نیم‌سیکل جریان AC را به DC تبدیل می‌کند و بنابراین کارایی بالاتری دارد و ریپل (نوسانات باقی‌مانده در DC) کمتری ایجاد می‌کند.

این مدار معمولاً از چهار دیود در آرایش پل (پل دیودی) ساخته می‌شود و در منابع تغذیه، شارژرها و سیستم‌های الکترونیکی که به ولتاژ DC پایدار نیاز دارند، کاربرد وسیعی دارد. استفاده از یکسو کننده تمام موج باعث می‌شود تا راندمان تبدیل انرژی افزایش یابد و جریان DC نرم‌تر و قابل استفاده‌تر باشد.

دو نوع یکسو کننده ی تمام موج داریم:

1. یکسو کننده تمام موج پل
2. یکسو کننده ی تمام موج با ترانس سر وسط

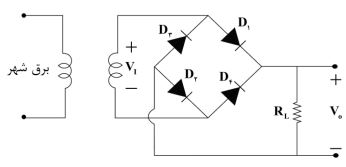

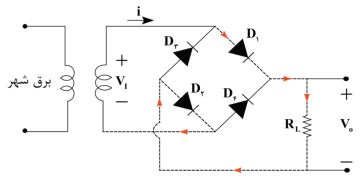

یکسو کننده ی تمام موج پل مدار یکسو کننده ی تمام موج پل مطابق شکل زیر می باشد:

مدل دیود را مشابه قبل در نظر می گیریم. برای تحلیل مدار و عملکرد آن دو حالت نیم سیکل مثبت و نیم سیکل منفی را در نظر می گیریم.

در نیم سیکل مثبت: دیود های D_{1 ،} D₂  وصل و D_{3 ،}D₄ قطع هستند و مسیر جریان به صورت زیر می باشد.( )

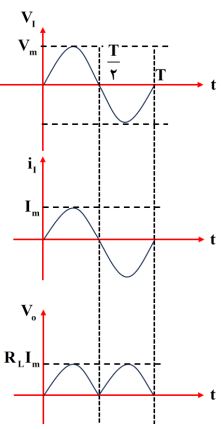

بنابراین در نیم سیکل مثبت رابطه ی جریان ها و ولتاژ ها به صورت زیر است:
(البته نمودارها رو در هر دو سیکل به صورت یکجا رسم می کنیم).

در نیم سیکل مثبت:

و در نیم سیکل منفی:

خب دوستان عزیزم این جلسه هم در همین جا به پایان رسید. برای دریافت توضیحات این جلسه به این آدرس در کانال یوتیوب ما مراجعه فرمایید. از تهیه جوه این فصل هم غافل نباشید که از این آدرس به راحتی قابل تهیه هست. محتوای کامل ویدئویی این فصل هم از فروشگاه وبسایت در این آدرس قابل تهیه هست.

از همراهی شما عزیزان سپاسگزاریم.

موفق و پیروز باشید.
