مدار پل وتستون؛ آموزش صفر تا صد مدارهای الکتریکی؛ فصل اول؛ جلسه 24

عرض ادب و احترام خدمت دوستان عزیزم؛ امیدوام حال دلتون مثل همیشه عالی باشه و در مسیر رسیدن به خواسته هاتون همچنان پر انرژی و پرتوان باشید.  در ادامه مباحث مدار الکتریکی امروز می‌ خواهیم به بررسی مدار پل وتستون  بپردازیم. تا انتها همراه ما باشید.

پل وتستون

یکی از مهم‌ترین مدارهای الکتریکی در اندازه‌گیری مقاومت‌هاست که به مهندسین و دانشجویان برق و الکترونیک امکان می‌دهد تا مقاومت‌های ناشناخته را با دقت بالا تعیین کنند. این مدار با بهره‌گیری از اصل تعادل پل، نه‌تنها در آزمایشگاه‌های آموزشی کاربرد دارد، بلکه در صنایع مختلف برای سنجش دقیق اجزای الکتریکی و حسگرها نیز مورد استفاده قرار می‌گیرد. در ادامه با اصول عملکرد، ساختار و کاربردهای پل وتستون آشنا می‌شویم.

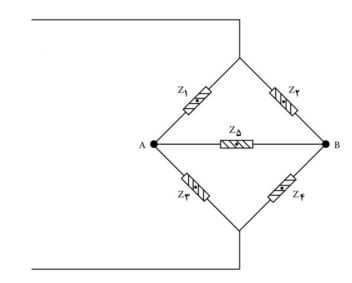

در مدار مقابل اگر رابطه ی Z₂ Z₃ = Z₁ Z₄   برقرار باشد، آنگاه از Z₅  جریانی عبور نمی کند.

براتون یک مثال هم آوردم که این تعریف کاملا براتون روشن بشه. ولی حل این مثال را به شما محول می کنم.  بعد از اینکه حل کردید به راحتی می توانید با مراجعه به محتوای آموزش ویدئویی در این لینک متوجه روند حل مثال شوید.

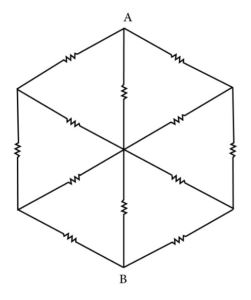

مثال) مقاومت معادل از دو سر AB چقدر است؟ تمامی مقاومتها یک اهم است؟

برای دریافت جزوه این فصل هم می توانید به این آدرس در وبسایت ما مراجعه کنید.

دسترسی به کل محتوای آموزش ویدئویی هم از این لینک براتون امکانپذیر هست.

بسلامتی این فصل هم به اتمام رسید. در جلسات بعدی به سراغ ادامه آموزش در فصول بعدی مدارات الکتریکی خواهیم رفت.

موفق و کامروا باشید.
