آموزش مدارهای الکتریکی 1؛ تحلیل مدارهای ساده با مهندس زوارقی؛ جلسه 2

سلام و عرض ادب خدمت تمام دوستان عزیزم. امیدوارم حالتون عالی باشه. رسیدیم به فصل مدارات الکتریکی از سلسله مباحث مهندسی الکترونیک و فصل تحلیل مدارهای ساده.

در ویدئوهای این فصل  به طورکامل در مورد اهمیت این فصل شرح دادیم که به عنوان مادر ریاضیات مهندسی هست و شما نیاز دارید روی این فصل تمرین خیلی خیلی زیادی داشته باشید. چرا که این فصل پایه کلیه آموزش های بعدی خواهد بود. شاید حجم سوالات پایان ترم این فصل بسیار کم باشد، ولی از تاثیر اساسی این فصل در آموزش سایر فصول غافل نباشید.

مطمانا اوایل امکان داره براتون آموزش ها کمی گنگ به نظر برسد، ولی نگران نباشید ما سعی کردیم داخل ویدئوها با کلی تمرین و مثال این مسیر را براتون قابل فهم کنیم. پس اصلا نگران نباشید و با ما همراه باشید.

خب با این مقدمه بریم برای شروع فصل اول و تحلیل مدارهای ساده.

رسم نمودارهای عناصری که در مدار کاربرد دارند:

توی جلسه دوم فصل اول مدارها با عنوان تحلیل مدارهای ساده، رسم نمودارها را کامل براتون آموزش دادیم که برای دیدن این آموزش حتما به ویدئوی آموزشی این جلسه توی کانال یوتیوب با این آدرس و یا از وبسایت مون در این لینک مراجعه کنید.

پس صرفا گذاشتن تصاویر این جلسه نمیتونه براتون مفید باشه، یادگیری این جلسه رو به دیدن ویدئوها ارجاع میدم. بریم سراغ ادامه ی مبحث مون از جلسه ی سوم و چهارم.

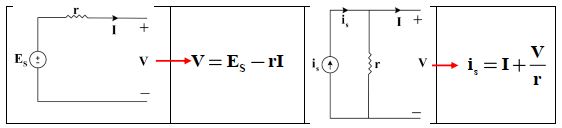

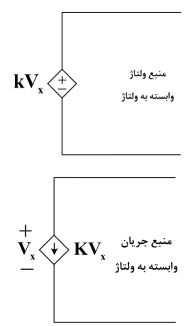

منابع مستقل و وابسته

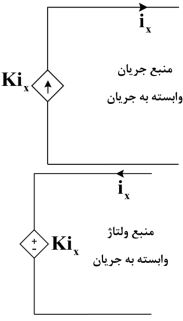

منبع مستقل (نابسته) جریان را با شکل دایره و منابع وابسته با شکل لوزی نشان می دهیم.

معرفی چند اصطلاح مهم:

قانون جریان یا KCL : جمع جبری جریانهای خروجی از هر گره برابر صفر است.

قانون ولتاژ یا KVL : جمع جبری عناصر در هر مسیر بسته صفر است.

یک مثال در این مورد با هم حل کنیم:

مثال) در مدار شکل زیر V_b , V_a را بدست آورید:

برای دیدن جواب و حل این تمرین به ویدئوی آموزشی این فصل مراجعه کنید.

ترکیب مقاومتهای موازی:

وقتی چند مقاومت موازی باشند، ولتاژهای آنها با همدیگر برابر و جریان کل از جمع جبری جریانهای همه مقاومتها به دست می آید.

ترکیب مقاومت های سری:

وقتی چند مقاومت سری باشند، جریان های آنها با همدیگر برابر و ولتاژ کل از جمع جبری جریان های همه مقاومت ها به دست می آید.

اصلا نگران نباشید چون قرار هست در ادامه کلی مثال باهم حل کنیم که مطالب براتون کامل جا بیفتد.

لطفا جزوه این فصل رو کماکان مثل سایر فصول از فروشگاه وبسایت تهیه کنید که از این لینک براحتی قابل تهیه است.

دوستان عزیزم ممنونم تا پایان این جلسه ما را همراهی کردید. لطفا با نوشتن نظرات تون در زیر همین پست، به ما اطلاع بدید که روند کار براتون مفید هست یا اگر انتقادی دارید، مشتاقانه آماده ی دریافت آن هستیم.

موفق باشید
