آموزش الکترونیک 1؛ طراحی مدار بایاس ترانزیستور؛ جلسه 1؛ بخش اول

سلام و عرض احترام خدمت دوستان عزیزم؛ امیدوارم حال دلتون عالی باشد و با اشتیاق تمام پیگیر مطالب جدید باشید. از این جلسه قصد داریم به مطالب مربوط به طراحی مدارهای بایاس بپردازیم. از همراهی شما خرسند خواهیم بود.

بطور کلی در این فصل هدف این است که ترانزیستور را به صورت بهینه بایاس کنیم. به عبارتی سعی می کنیم ترانزیستور را به گونه ای بایاس کنیم که در صورت تغییر دما و یا تغییرات ناخواسته ی دیگر از پایداری خوبی برخوردار باشد.

خط باردار DC

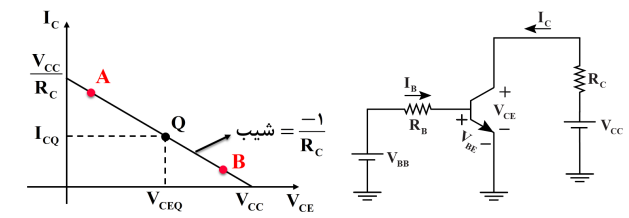

در همه ی کاربردهای خطی از جمله تقویت کننده ها، تغییرات ولتاژ جریان ترانزیستور باید در ناحیه ی فعال صورت بگیرد. به عبارتی در کاربردهای خطی نباید ترانزیستور از ناحیه ی فعال خارج شود و نقطه ی کار ترانزیستور باید به طور مناسب در ناحیه ی فعال تعیین شود. نقطه ی کار ترانزیستور عبارت است از ولتاژ و جریان ترانزیستور به ازای ورودی DC زمانیکه منابع ac صفر شده باشند. در حقیقت نقطه ی کار ترانزیستور متاثر از منابع DC مدار است. مدار زیر را در نظر بگیرید. برای این مدار رابطه ی بین V_CE و I_C  یک رابطه خطی است:

با نوشتن KVL در خروجی داریم:

به معادله ی خط بار DC گویند و همچنین در ناحیه ی فعال V_BE تقریبا ثابت بوده و برابر 0.7 است.  V_{BE= 0.7} و همینطور به نقطه کار گویند.

یه نکته خیلی ریز اما مهم:

در صورت ثابت بودن V_CC  و R_C  با تغییر مدار بایاس بیس (تغییر V_BB  و R_B ) می توان ترانزیستور را به سمت ناحیه ی اشباع (نقطه ی A) یا ناحیه ی قطع (نقطه ی B) برد. در حقیقت با افزایش V_BB و کاهش R_B ترانزیستور به سمت اشباع و بالعکس با کاهش V_BB

و افزایش R_B ترانزیستور به سمت قطع می رود.

در صورتیکه مدار بایاس بیس (V_BB  و R_B ) ثابت باشد، با تغییر مدار کلکتور می توان ترانزیستور را از ناحیه ی فعال به اشباع برد و یا بالعکس.

چون مفاهیم این جلسه براتون تازگی داره و میتونه براتون کمی گنگ به نظر برسه، پس در همین جا جلسه اول، بخش اول را به اتمام می رسونیم و ادامه مبحث را در جلسات بعدی با مثالهای بیشتر براتون توضیح خواهم داد. طبق معمول همیشه توصیه من به تهیه جزوه و التزام یادگیری با دو روش آموزش ویدئویی و مطالاب جزوه هست. پس حتما جزوه را از این لینک تهیه کنید و همزمان با دیدن آموزش های ویدئویی پیش برید.

جلسه بعدی هم منتظر همراهی شما هستیم.

موفق و پیروز باشید.
