آموزش ترانسفورماتور؛ مدارهای با القای تزویج متقابل؛ آموزش مدار الکتریکی 2؛ جلسه 8

درود و عرض ادب بر دوستان عزیزم، امیدوارم امروز هم نه تنها اشتیاق که انضباط و تعهد به اهداف، شما را در مسیرتان مصمم نگه دارد. امروز هم قصد داریم به موضوع دیگری بپردازیم: ترانسفورماتور. پس لطفا تا انتها همراه ما باشید.

با یک مقدمه کوتاه شروع کنیم:

ترانسفورماتور

ترانسفورماتور یکی از مهم‌ترین اجزا در دنیای برق و الکترونیک است که نقش کلیدی در انتقال و تبدیل انرژی الکتریکی ایفا می‌کند. این وسیله قادر است ولتاژ و جریان برق را بدون استفاده از بخش‌های مکانیکی، کاهش یا افزایش دهد و از این طریق امکان انتقال انرژی با کمترین اتلاف را فراهم می‌کند. ترانسفورماتورها در انواع شبکه‌های توزیع برق، مدارهای صنعتی و تجهیزات الکترونیکی استفاده می‌شوند و پایه‌ای برای تحلیل‌های مداری، طراحی سیستم‌های قدرت و حفاظت از تجهیزات الکتریکی هستند. به‌طور خلاصه، ترانسفورماتور پل ارتباطی بین تولید و مصرف انرژی الکتریکی است که با بهره‌گیری از اصول القای مغناطیسی، جریان برق را به شکل کارآمد و ایمن منتقل می‌کند.

اگر سلفهای تزویج دارای خواص زیر باشند، ترانسفورماتور ایدهآل خواهیم داشت

1. هیچ انرژی ذخیره یا تلف نگردد.
2. هیچ شار نشتی نداشته باشیم.
3. خود القای هر سیم پیچ نهایت باشد یعنی مقدار اهمی سیم پیچها صفر باشد.

البته ذکر این نکته اینجا ضروری هست که کار ترانسفورماتور را داخل ویدئو توضیح دادم که به راحتی می توانید از این لینک مشاهده کنید.

اگر M > 0  باشد:

و اگر M < 0  باشد:

k ضریب تزویج مغناطیسی است و برابر است با:

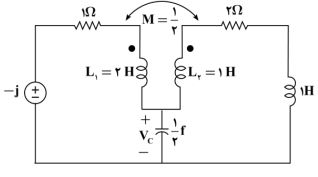

یک مثال هم ببینیم:

الف) V_c را در حالت دایمی سینوسی تعیین کنید.

ب) اگر L_{1 و} L₂ یک ترانسفورماتور ایده آل با V_c را تشکیل دهد را حساب کنید.

بریم سراغ تکلیف امروز. لطفا سعی کنید این مثال را اول خودتان حل کنید و بعد مراجعه کنید به جزوه و یا آموزش ویدئویی این محتوا. موافقید؟! توی کانال یوتیوب هم سعی کردیم کامل این جلسه برای شما توضیح داده شود. اگر دوست داشتید به این لینک هم می‌توانید مراجعه کنید.

در جلسات بعد جزوه هم براتون مثالهای بیشتری آوردیم که کمک خواهد کرد به موضوع تسلط کافی پیدا کنید.

خب این هم از آخرین جلسه این فصل.

باز هم ممنونیم که تا پایان این فصل همراه ما بودید.

موفق و پیزوز باشید.
