بررسی عناصر مدار؛ آموزش مدار الکتریکی 1؛ فصل 4؛ جلسه 5

درود و عرض ادب خدمت دوستان عزیزم امیدوارم حال دلتون عالی و در مسیر رسیدن به اهداف تون همچنان مصمم و با انگیزه ادامه بدید. امروز قصد داریم در ادامه مطالب مدارات سینوسی به بررسی عناصر مدار بپردازیم. تا انتها همراه ما باشید.

بررسی عناصر مدار

مدارهای الکتریکی، پایه و اساس تمام سیستم‌های الکترونیکی و برق هستند و فهم دقیق اجزای آن‌ها، اولین گام در مسیر یادگیری مهندسی برق و الکترونیک به شمار می‌آید. هر مدار از عناصر ساده‌ای مانند مقاومت، خازن، سلف و منبع تغذیه تشکیل شده است که رفتار و عملکرد مدار را شکل می‌دهند. درک نقش هر عنصر و نحوه تعامل آن‌ها، به ما کمک می‌کند تا بتوانیم مدارها را تحلیل، طراحی و بهینه‌سازی کنیم. در این بخش، به بررسی اصلی‌ترین عناصر مدار و ویژگی‌های کلیدی هر یک پرداخته‌ایم تا دانش‌آموزان و علاقه‌مندان، پایه‌ای محکم برای ادامه یادگیری مهندسی برق داشته باشند.

با این دید تمامی عناصر را به دید مقاومت نگاه می کنید:

1- مقاومت

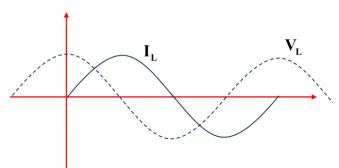

2- سلف

3- خازن

و اما جمع بندی کنیم:

✓ اگر مدارمان مقاومتی یا سلفی و یا خازنی خالص باشد، داریم:

Z=r ⇒ Φ= 0

Z= Jx→Φ=90→x=lω

Z= -Jx→Φ=-90→x=1/cω

✓ اگر مدارمان مقاومتی – سلفی باشد    و اگر مدارمان مقاومتی – خازنی باشد،است.

خب این هم از جلسه امروز. برای دیدن توضیحات کامل به جزوه این فصل در این لینک می توانید مراجعه کنید. توی توضیحات ویدئویی هم کامل و با جزئیات این موارد را توضیح دادم. می توانید هم در این لینک این فصل را بطور کامل دریافت کنید هم در این لینک فقط به مطالب این جلسه دسترسی داشته باشید.

در جلسات بعدی داخل جزوه کلی مثال در مورد این جلسه براتون قرار دادیم تا به کل مطالب اشراف داشته باشید.

از اینکه این جلسه نیز ما را همراهی کردید، ساسگزاریم.

موفق و پیروز باشید.
