آموزش تحلیل مدارهای الکتریکی؛ تبدیل ستاره به مثلث؛ فصل اول؛ جلسه 24

عرض ادب و احترام خدمت دوستان عزیزم؛ امیدوارم حال دلتون عالی باشد. امروز قصد داریم در ادامه مطالب مدار الکتریکی به مبحث تبدیل ستاره به مثلث و بالعکس بپردازیم. پس در این جلسه نیز همراه ما باشید.

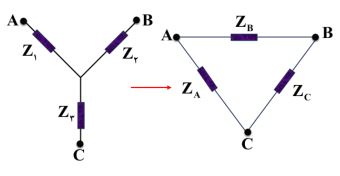

تبدیلات ستاره به مثلث

تبدیل ستاره-مثلث (Star-Delta) یکی از مفاهیم پایه‌ای در مهندسی برق و به‌ویژه در طراحی و راه‌اندازی موتورهای سه‌فاز است. این روش به مهندسین امکان می‌دهد تا موتورهای القایی سه‌فاز را با جریان راه‌اندازی کمتر و عملکرد بهینه راه‌اندازی کنند. در این مقاله به اصول، کاربردها و نکات کلیدی تبدیل ستاره-مثلث پرداخته و نمونه‌هایی ساده برای درک بهتر ارائه می‌کنیم.

اگر z ها برابر باشند داریم:

در ضمن مدل π همان مثلث و مدل T همان ستاره است

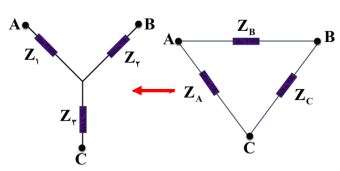

تبدیلات مثلث به ستاره

اگر zها برابر باشند داریم:

یک مثال هم در این باره با هم ببینیم.

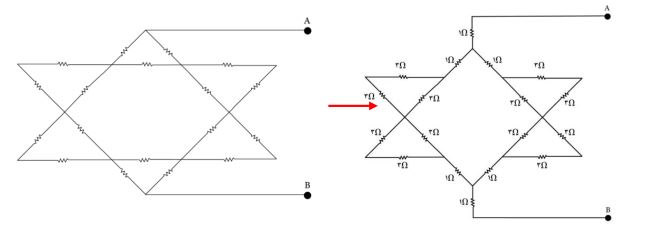

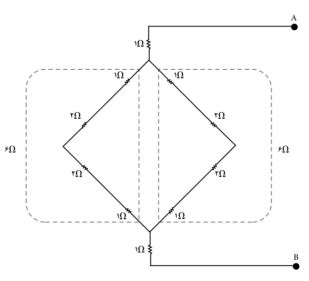

مثال) مقاومت دیده شده از دو سر A,B چقدر است؟ همه مقاومتها 3 اهمی هستند.

نمودار بالا را خودتان پر کنید و در نهایت داریم:

خب دوستان عزیزم برای اینکه بتوانید از جلسات نهایت استفاده را ببرید، این جلسه را در همین حد جمع بندی می کنیم. برای دریافت کامل توضیحات این جلسه به محتوای ویدئویی این آموزش در این لینک مراجعه فرمایید. برای دریافت جزوه این جلسه هم، این لینک براتون قابل دسترسی هست.

اگر هم تمایل دارید محوای ویدئویی هر جلسه را به تفکیک مشاهده کنید می توانید به این لینک در کانال یوتیوب ما مراجعه فرمایید.

مثل همیشه قدردان حضور شما هستیم.

موفق و پیروز باشید.
